安徽远洋仪表电缆高压电缆价格报价厂家为您整理发布高压电缆型号结构，高压电缆各种规格的结构组成一览。本文涵盖以下内容：高压电缆设计制造、结构-导体、结构-绝缘、结构-铠装/护套，以及各个电压等级的高压电缆的结构图，参数表。
|
高电压和额外的高电压,京仪股份高压团队获得了整体国际经验。高压电缆结构内容如下：
各种各样的高压电缆的设计提供通过国内企业电缆箴言ide较经济 解决方案。不同类型的导体, 绝缘、金属筛查和护套, 腐蚀防护层等。
电缆导体可以用铜做的 或铝。选择的问题客户的偏好或载流 能力。大尺寸固体导体铝做的。
可用导体结构
(1)2000毫米圆形实心导体2(重新)
(2)圆困压实导体 1200毫米2(RM)
(3)圆形导体与形状的导线 2000毫米2(RM、梯形导体)
(4)节段导体2500毫米2 米利肯导体(RMS)
(5)椭圆形状的压实导体搁浅 800毫米2外部气体
低压充油的复合物 电缆和传统管式电缆从高品质的研磨绝缘 随后论文。纸绝缘 电缆芯在适当的浸渍 船舶粘性油较低或高粘性化合物。
制造聚乙烯绝缘高 电压cabl,国内企业电缆配置的四 挤压线。较高质量标准 较新一起过程控制设备并结合几十年的 确保电缆的制造经验 会议要求和较高的 使较先进的发展 电力电缆系统。
传统的纸绝缘电缆需要 证明和水密金属的压力外壳,也是金属屏幕。 在国内企业电缆,ext粗鲁的铅护套,铝护套可以应用。 当然,这些类型的金属鞘也用于聚乙烯绝缘电缆。而 铅护套导致较小的尺寸, 铝护套提供高短路 载流能力,降低体重。
聚乙烯绝缘电缆不需要 一个内部超压,他们通常配备一个径向铜线屏幕。 防潮层涂层铝箔 纵向应用。结合 聚乙烯oversheath称为铝 聚乙烯层压(APL)鞘。 解决方案提供高短路能力 和 水密性 加上较低 较小的重量和尺寸。
结合铜线的屏幕 金属护套为所有聚乙烯也是可能的。 绝缘高压电缆,空间 电缆芯线和水之间的障碍 纵向水密。
提供了一个挤压聚乙烯护套 与尊重。标准的解决方案其优良的机械强度 的较佳埋电缆。如果需要,可以提供一个导电层 外,对于特殊应用程序不同护套材料可以使用,优化 为目的。
传统管式电缆 为城市 电缆,封存三个核心和提供强大的钢铁 甲是一个重要的特性。因此,国内企业电缆配置也啊f适当的 机械执行这些生产步骤。
|
理论导体 截面 毫米 2 |
导体 |
绝缘厚度 毫米 |
外护套厚度 毫米 |
电缆直径 毫米 |
电缆的重量 公斤/公里 |
导体的直流电阻 Ω/公里 |
||||
|
数量*导体直径 |
直径 毫米 |
铜 |
AL |
20°C铜 |
20°C-AL |
|||||
|
1×1.5 1×2.5 1×4 1×6 1×10 |
1/1.38 1/1.78 1/2.25 1/2.76 7/1.35 |
1.38 1.78 2.25 2.76 4.05 |
0.8 0.8 1.0 1.0 1.0 |
1.54 1.54 1.54 1.54 1.54 |
6.1 6.5 7.4 7.9 9.2 |
50.7 63.5 87.7 111.0 166.6 |
- 47.9 63.0 75.9 93.0 |
12.1 7.41 4.61 3.08 1.83 |
- 12.1 7.41 4.61 3.08 |
|
|
1×16 1×25 1×35 1×50 1×70 |
7/1.70 7/2.14 7/2.52 7/3.15 19/2.29 |
5.10 6.42 7.56 8.30 10.00 |
1.0 1.2 1.2 1.4 1.4 |
1.54 1.54 1.54 1.54 1.54 |
10.3 12.0 13.2 14.9 16.7 |
233.3 344.9 449.8 590.5 807.3 |
132.2 185.4 228.7 289.8 374.2 |
1.15 0.727 0.524 0.387 0.268 |
1.91 1.20 0.868 0.641 0.443 |
|
|
1×95 1×120 1×150 1×185 1×240 |
19/2.55 37/2.08 37/2.32 37/2.55 37/2.95 |
11.80 13.50 15.00 16.80 19.20 |
1.6 1.6 1.8 2.0 2.2 |
1.65 1.65 1.76 1.87 1.98 |
19.3 20.9 23.1 25.6 28.8 |
1102.0 1349.0 1654.0 2060.0 2651.0 |
501.4 590.3 721.3 891.6 1114.0 |
0.193 0.153 0.124 0.0991 0.0754 |
0.320 0.253 0.206 0.164 0.125 |
|
|
1×300 1×400 1×500 1×630 |
61/2.55 61/2.89 61/3.30 61/3.70 |
21.50 24.50 27.10 33.00 |
2.4 2.6 2.8 2.8 |
2.09 2.20 2.31 2.40 |
31.9 35.5 39.7 43.7 |
3323.0 4205.0 5359.0 6707.0 |
1396.0 1724.0 2128.0 2605.0 |
0.0601 0.0470 0.0366 0.0283 |
0.100 0.0778 0.0605 0.0469 |
|
注意:
根据客户的需求我们可以生产阻燃、防火、防白蚁,LSOH和低烟低卤、等等。
装甲材料的单芯电缆应该非磁性。

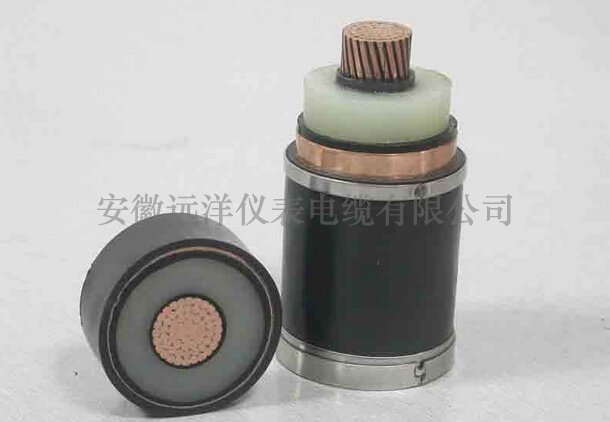

产品结构图
明确的介绍:
标准:
挤,BS6346 VDE、国际、UL、等或客户的要求。
额定电压(伏特):
一级1.8 / 3 0.6/1 3.6/6 6/10 8.7/15 8.7/15 6/10 21/35
二级三1/1 6/6 8.7/10 8.7/10 18/20——26/35
核心:
1、2、3、3 + 1、3 + 2、3 + 3、4、4 + 1,4 + 2,5,等等。
结构和材料:
导体:固体或铜绞线
b导体屏幕
C绝缘:交联聚乙烯(聚乙烯)
维绝缘屏幕(2种)
填料:聚丙烯长丝与研磨捆条
f粘结剂:包装带
克内护套:聚氯乙烯(PVC)
H恋情:镀锌钢丝铠装(SWA)或钢带铠装(STA)
我外护套:聚氯乙烯(PVC)
