高压电缆载流量

京仪股份为大家带来“高压电缆载流量”相关文章，公司为您提供“高压电缆载流量”文中涉及的电缆技术参数资料。

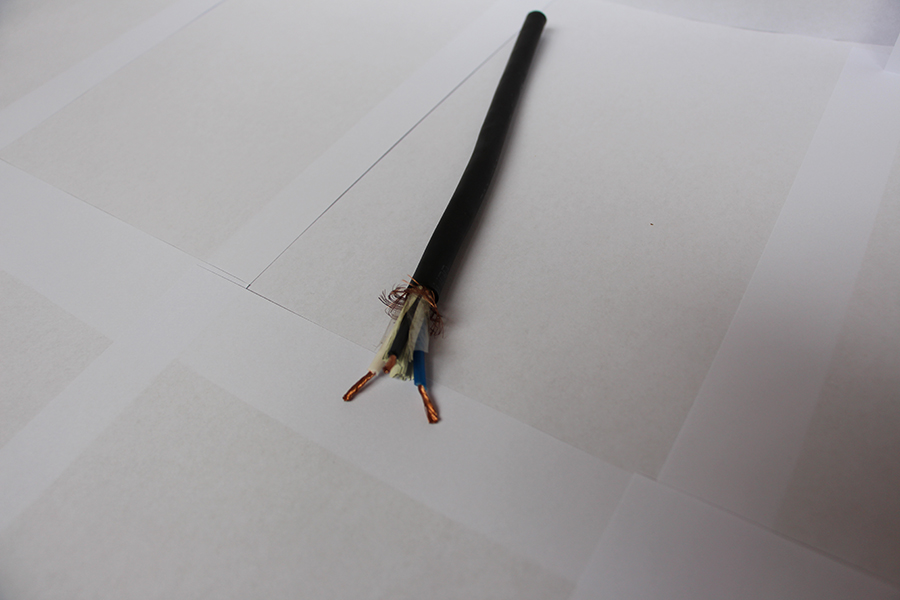

高、低压电缆载流量在原则上是不一样的， 高压电缆载流容量应略低于低压电缆载流量。

1、因为高、低压电缆绝缘厚度不同,所以散热的电缆芯线(热)的影响是不同的,因为电缆的承载能力取决于绝缘材料本身的大小可以承受导线温度上升,也就是 说,导体的温度不能超过正常的崛起使绝缘材料的温度,或绝缘将被摧毁。 导体的散热是非常重要的,当然,相对的厚保温不好,相对允许承载能力将更小。

2、另一方面,考虑是热电阻,绝缘材料,如高压交联聚乙烯绝缘电缆的使用正常的允许工作温度为90°C,正常和低压电缆聚乙烯、聚氯乙烯(PVC)允许工作温度为70°C,因此对于同一截面的导线比使用聚乙烯、交联聚乙烯绝缘聚氯乙烯(PVC)允许绝缘的承载能力。

总之,高、低压电缆承载能力取决于类型的结构,使用电缆的绝缘,外部温度的电缆,电缆敷设条件和其他因素。 电缆设计中一般根据电缆载流量计算的结构和性能,计算相对复杂,因为考虑更重要的是,现在连接承载能力提供的手册承载能力计算的基础上,在实际的测试和使 用测试总结,通常电缆的承载能力被称为参考载流容量,因为相同的电缆敷设,使用环境温度和外部冷却条件不一样的电缆的允许承载力是不一样的。

注：理论上高压电缆载流量的计算方法为较大载流量＝电缆断面积（mm2）×这种电缆材质的允许较大电流密度（A/mm2）

0.6/1kv,vv及vlv型聚氯乙烯绝缘及护套电缆长期连续负荷允许载流量

1~3芯长期连续负荷允许载流量/A

标称截面 /mm2	在空气中						在地下
	1芯		2芯		3芯		1芯		2芯		3芯
	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯	铜芯	铝芯
1.5	24		20		17		34		27		22
2.5	32	25	28	21	23	18	46	35	35	28	30	23
4	45	34	36	29	31	24	61	47	47	36	39	31
6	56	43	47	36	39	31	75	58	58	45	49	38
10	80	61	66	51	56	43	105	81	80	62	68	52
16	106	83	89	69	76	59	138	106	105	82	89	69
25	143	111	117	91	102	78	180	138	133	104	107	83
35	175	133	143	111	122	94	218	169	164	127	131	101
50	223	170	180	138	154	122	265	196	201	159	159	123
70	265	207	217	170	191	148	310	239	244	186	195	150
95	329	254			233	180	369	283			231	178
120	382	297			270	207	416	323			262	201
150	445	339			313	244	474	364			300	231
185	519	392			360	281	530	408			337	262
240	609	472			429	334	617	474			390	301



3+1芯或4芯长期连续负荷允许载流量/A



标称截面 /mm2	在空气中		在地下
	铜芯	铝芯	铜芯	铝芯
4	28	22	37	28
6	38	28	46	36
10	51	40	61	47
16	68	53	80	61
25	92	71	106	82
35	115	89	130	101
50	144	111	161	124
70	178	136	194	148
95	218	168	231	177
120	253	195	263	204
150	297	228	303	233
185	344	263	340	263



3.6/6kv,vv及vlv型聚氯乙烯绝缘及护套电缆长期连续负荷允许载流量

长期连续负荷允许载流量/A

标称截面 /mm2	在 空 气 中		在 地 下
	1芯	3芯	1芯	3芯
	铜芯	铜芯	铜芯	铜芯
10	82	60	90	61
16	111	81	119	80
25	143	105	157	104
35	175	127	190	128
50	223	159	234	157
70	265	191	286	188
95	329	239	343	226
120	382	275	394	258
150	440	313	452	295
185	504	360	500	331
240	604	429	588	381



1~10kv高压电缆载流量

1 电缆载流量确定条件

线芯较高工作温度：90℃；短路温度：250℃；敷设环境温度：在空气中40℃，土壤中25℃；直埋敷设深度：100cm；土壤热阻系数：1km/W；聚氯乙烯热阻系数：75 km/W。

2 YLV及YJLV型电缆载流量

电缆类型	标称截面 mm2	电缆载流量/A
		在空气中（铜芯）	直埋土壤中（铜芯）
0.6/1kv三芯电缆载流量	120 150 185	307 353 404	335 374 424
6/10kv三芯电缆载流量	25 35 50 70 95 120 150 185	135 164 194 242 293 335 380 438	149 178 208 255 304 343 385 437

35~110kv电缆载流量

电缆载流量确定条件如下：
导电线芯较高工作温度：90℃；空气敷设环境温度：30℃；直埋土壤温度：25℃；埋地深度：100cm；单芯电缆三相水平布置，电缆间净距：7cm；土壤热阻系数：1km/W；交联聚乙烯热阻系数：3.5km/W；聚氯乙烯热阻系数：6km/W。适用电缆型号：YJSV,YJLSV。
